[1과목] 데이터 모델링의 이해 - 03-05장(관계, 식별자, 데이터 모델의 이해)

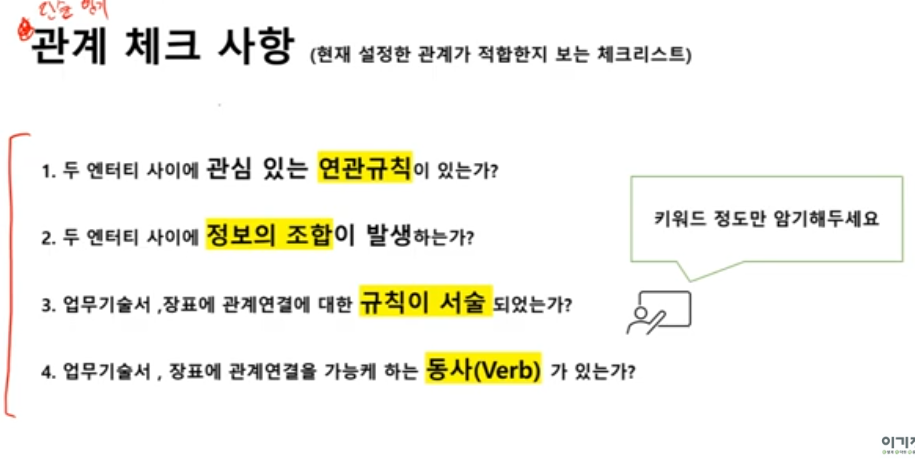

[관계(Relationship) 이해하기]

엔터티 내의 인스턴스들 간에 서로 논리적인 연관성이 있는 상태

ex=> 직원은 부서에 소속되고, 부서는 직원을 소유함



지금 사용하는 데이터베이스는 대부분 관계형 데이터베이스임.



엔터티끼리의 관계를 통해 데이터의 의미를 설정.



엔터티 간에 같은 속성으로 인해 연결이 가능하면 관계임





관계의 분류  - 존재/행위 (시험 목적으로만 이해하면 됨)



존재에 의한 관계  직원 - 부서 (소속되다/보유하다)

행위에 의한 관계  고객 - 상품 (주문하다/주문되다)



<아래의 내용만 간단하게 암기 >

-ERD는 존재/행위 등 관계를 위처럼 똑같이 표시한다.

-UML 클래스다이어그램은

:연관관계(존재)는 실선으로 표기하고

의존관계(행위)는 점선으로 표시한다.



다음중 관계의 분류에 대해 올바르지 않는 것은?

erd는 존재의 경우 점선으로 한다.. 이정도만 나옴



---

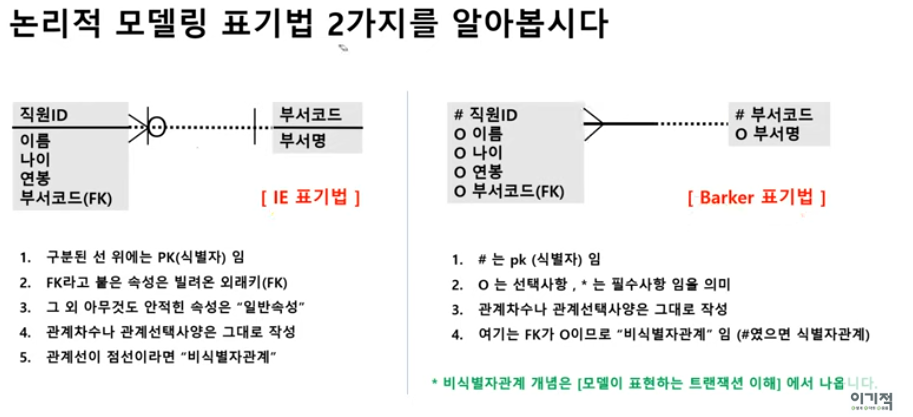

관계를 표시하는 방법

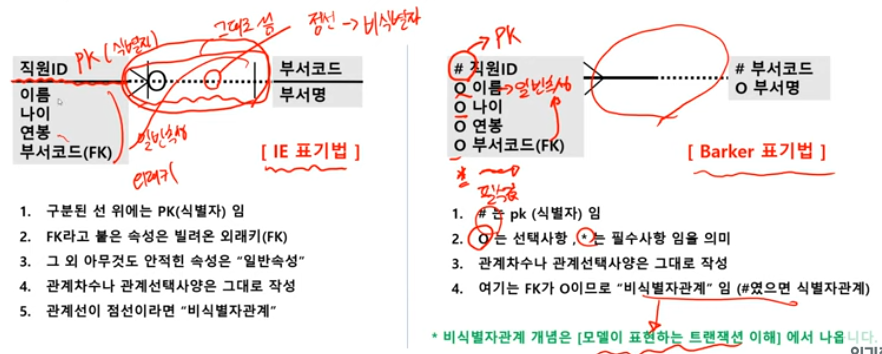

SQLD는 uml은 안나오고, erd는 나옴. IE가 시험에 대부분 나옴 Borker는 시험에 안나오지만 둘의 차이점은 시험에 나옴

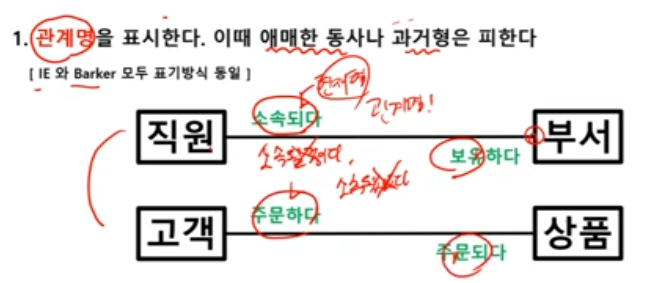

관계명(Membership)

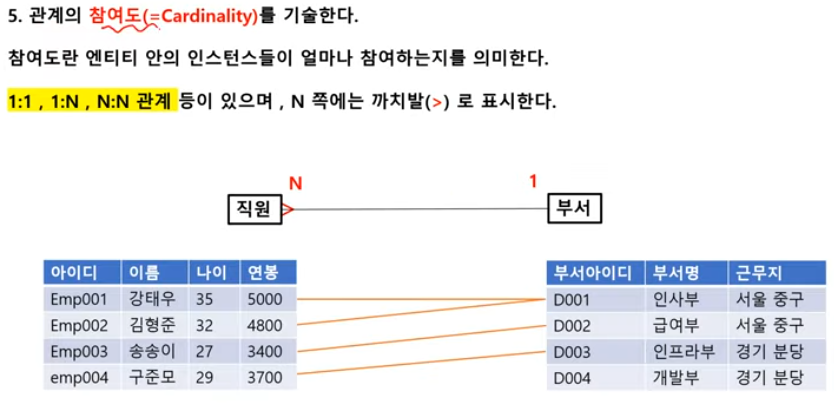

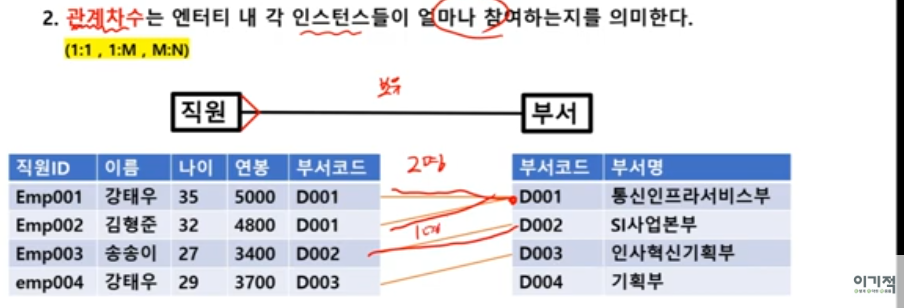

관계차수(Cardinality/Degree)





까치발은 하나의 부서는 여러 직원을 포함하고 있다는 의미임

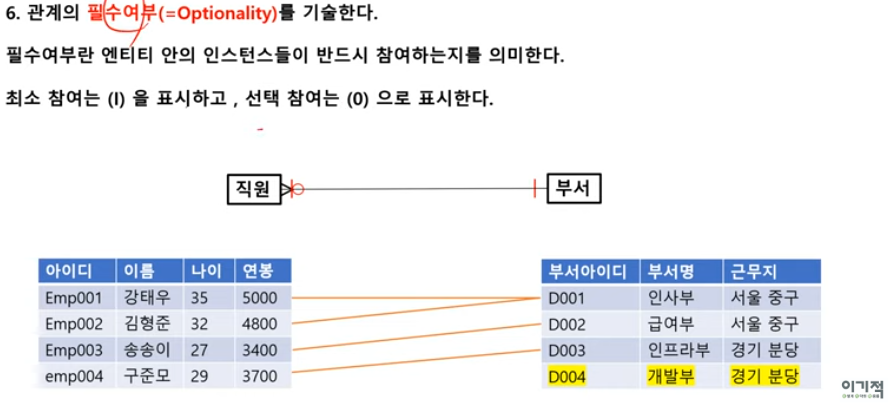

관계선택사양(Optionality)







중간에 놓침

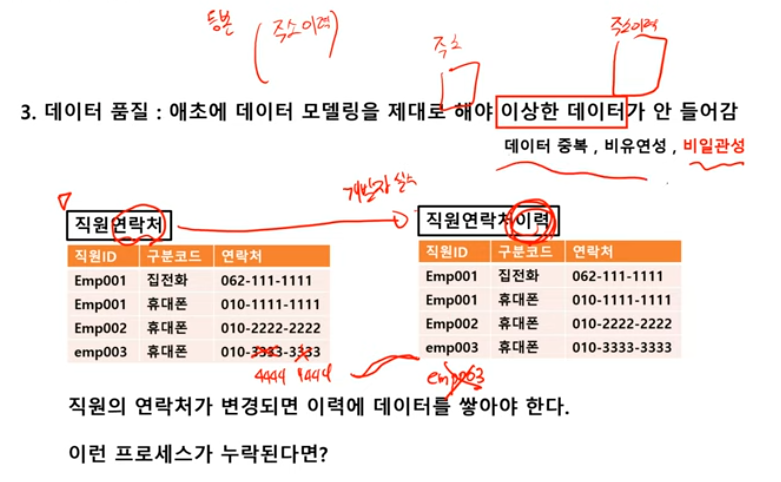

코드성, 통계성이란?



코드성: 값을 코드형식으로 저장 => 오히려 복잡해질 수 있어서 관계를 이어주지 않음

통계성: 월별로 매출액 저장





네가지 사지선다로 나옴. (말장난) 노란거만 외우면됨



---

[04. 식별자] [05. 데이터 모델 이해하기]

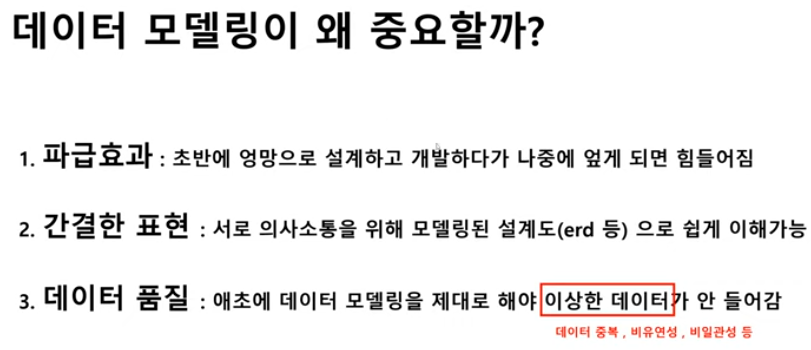

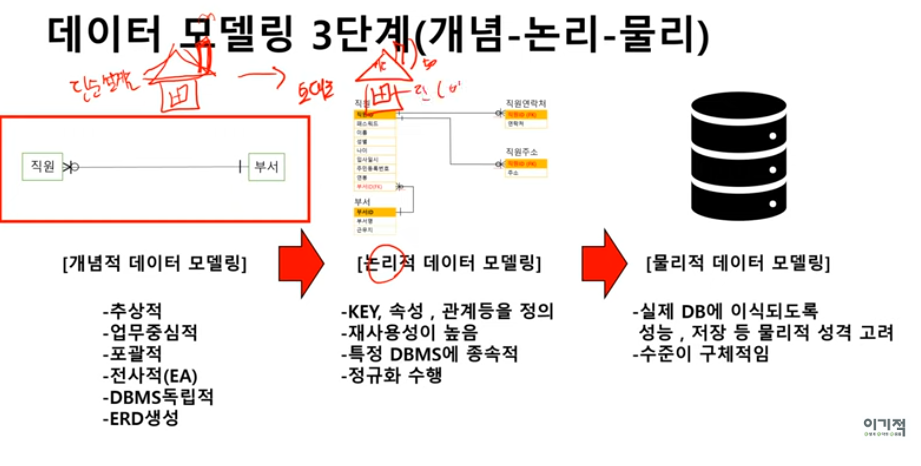

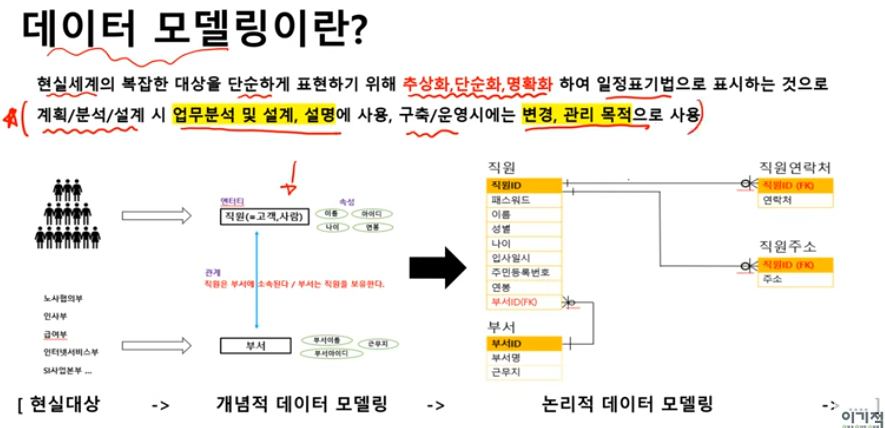

데이터 모델링이란?





개발 순서 : 기획(요구사항)->설계->개발->테스트->운영이라는 환경에 올림



모델링은 설계단계임

그러나 모델링 결과물은 개발 순서 전반에 걸쳐서 다씀.





개발자는 현업 관련 지식을 잘 모름.

그냥 업무 중심적으로만 알뿐,



전사적: 기업 입장에서 본다.

DBMS 독립적: 데이터베이스를 쉽게 쓸 수 있게 하는 관리 시스템과 독립적으로 저 그림을 가지고 있으면 어떻게든 쓸 수 있음





릴레이션과 릴레이션쉽은 다르다!!!!!!!!

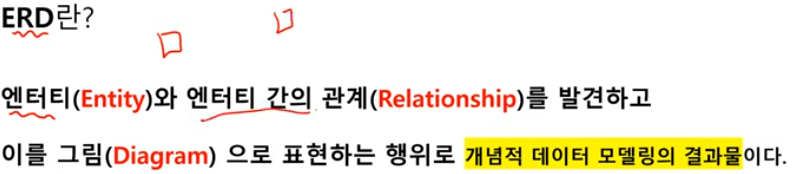

관계를 그림으로 표현한 것을 ERD라고 함.



그리는 순서도 시험에 나왔음









선택 참여는 없을 수도 있음





---

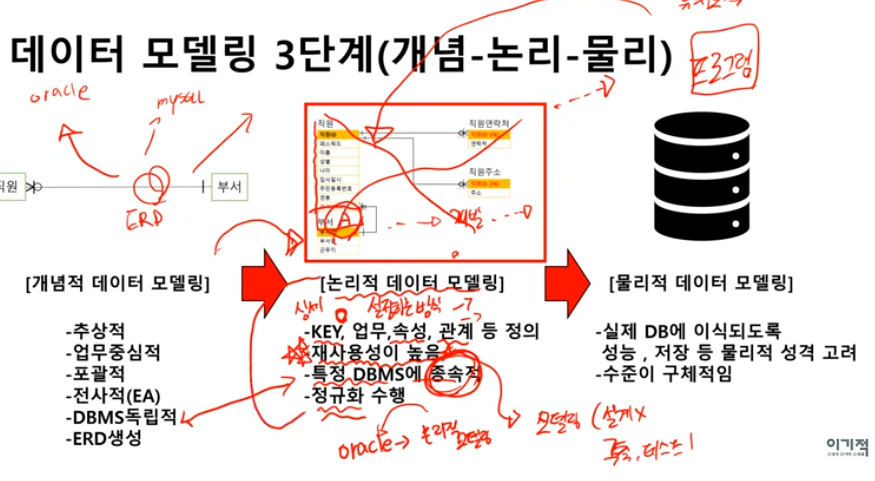

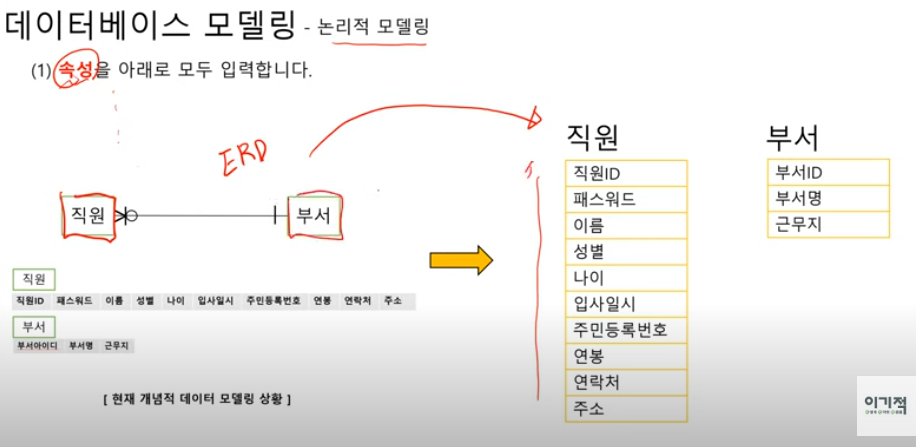

[논리적 데이터 모델링]





오라클에서 만든건 오라클에서만 쓸 수 있다.

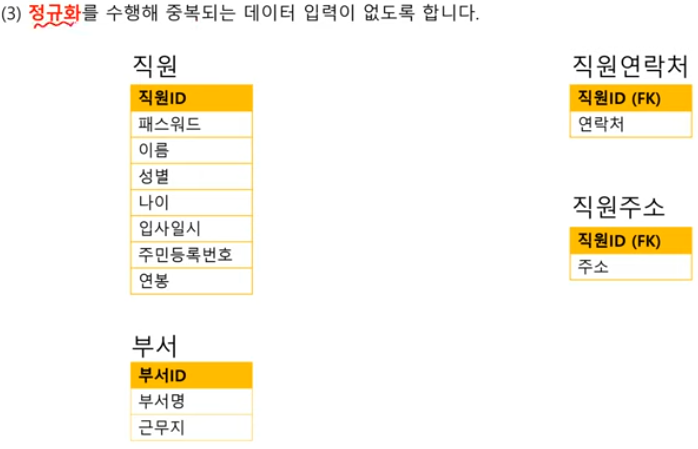

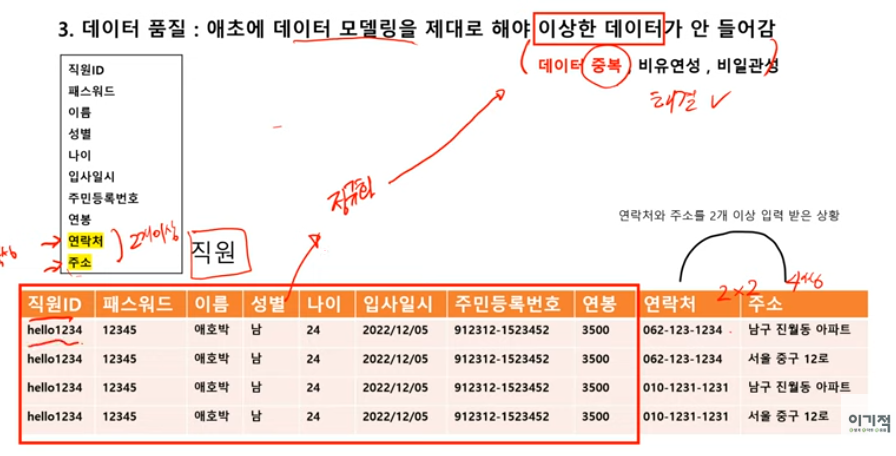

논리적 데이터 모델링을 할 때 정규화를 수행한다.

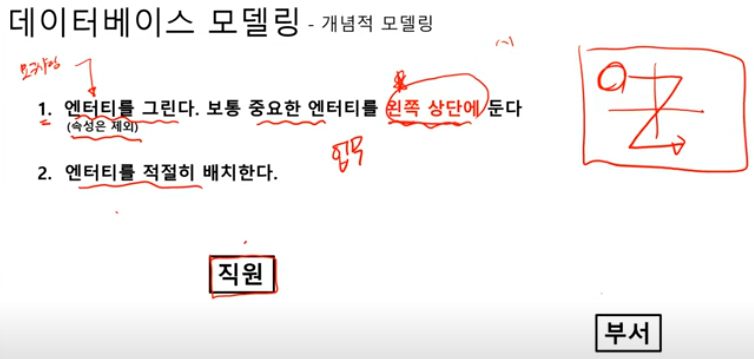

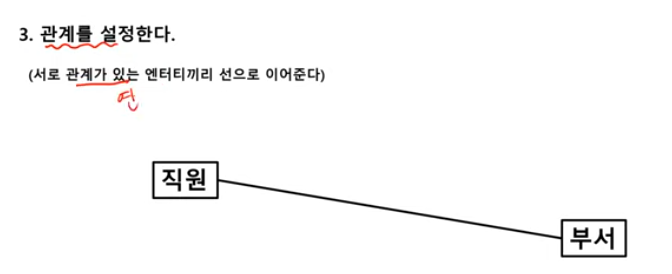

그리는 방법!!

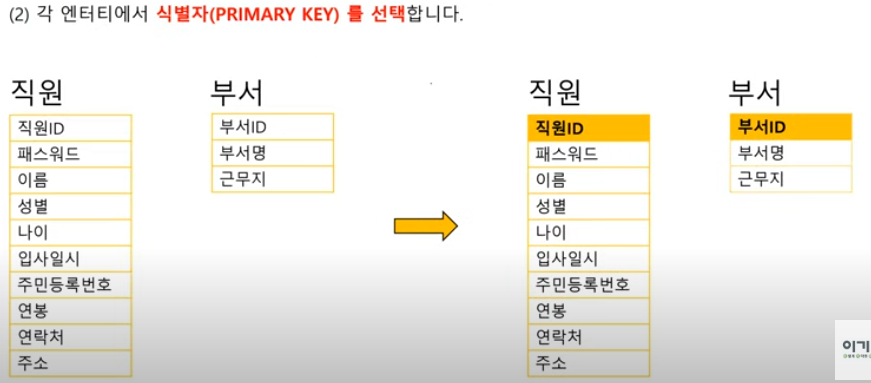

식별자-> 인스턴스를 유일하게 구분할 수 있는 속성의 집합





분석 -> 설계 -> 개발 -> 테스트 -> 운영



에서 설계가 진짜 중요함













---

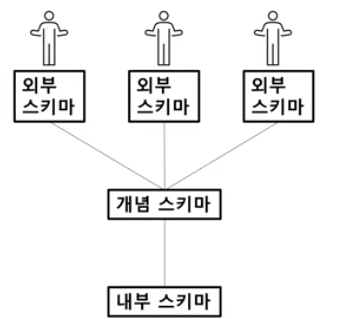

[데이터베이스 3단계 구조]



'시험 관점에서 종류와 특징만 암기하면 된다. '

     v 종류                            v 특징
(1)외부(External) 스키마: 여러 사용자 각각의 관점

(2)개념(Conceptual) 스키마: (여러사용자의 전체적인 관점)통합적, 조직 전체의 DB관점

(3)내부(Internal)스키마: 데이터 물리 저장 구조 표현

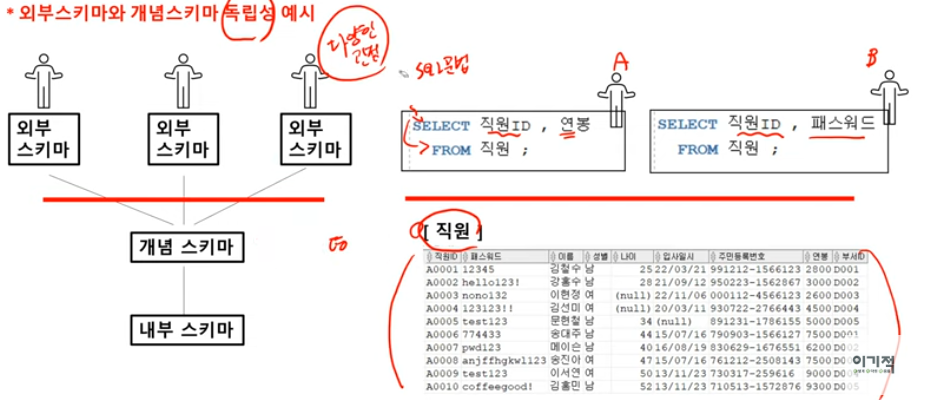

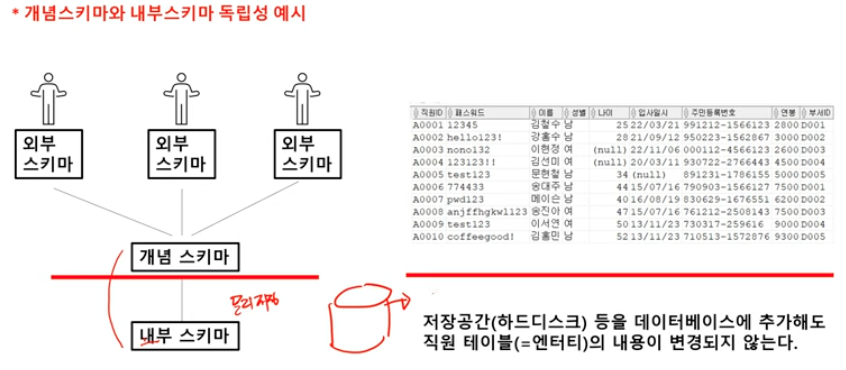

*각 스키마는 독립성을 가짐(뒷장 예시)





• A, B, C가 보는 관점에 따라 다름 = 외부 스키마
• 외부 스키마와 개념 스키마의 독립성
  • 개념 스키마가 바뀌어도 외부 스키마에서는 확인이 어려운 것을 의미함.



---

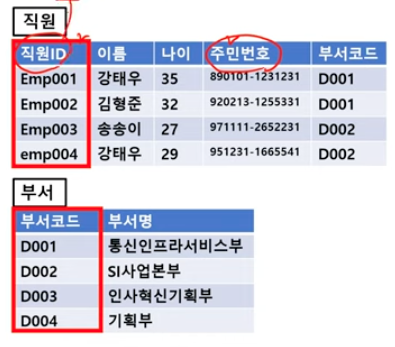

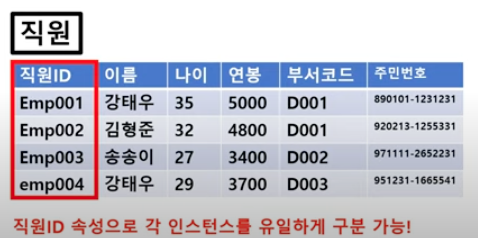

[식별자(Identifiers)란?]

엔티티 내 유일하게 인스턴스를 식별할 수 있는 속성의 집합

식별자 = primary key

---

식별자 분류 (*식별자의 종류는 다양하게 존재한다. )

1. 대표성여부: 주식별자(직원ID) vs 보조식별자(주민등록번호)

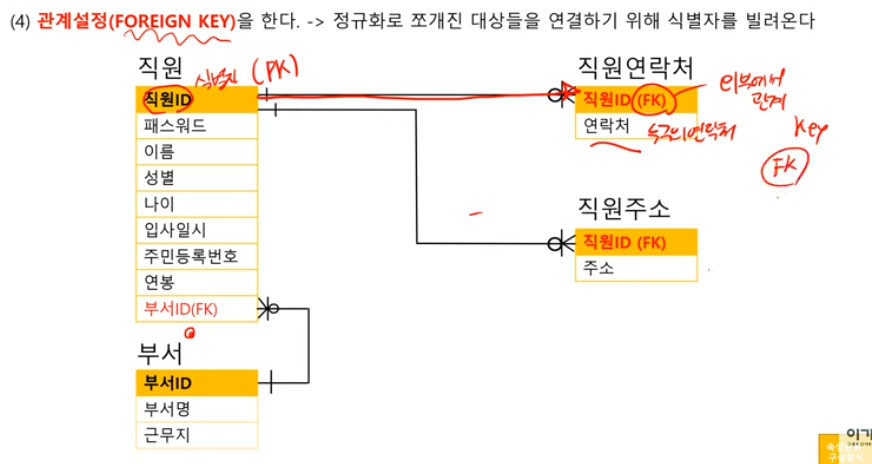

2. 스스로생성여부(자생여부) : 내부식별자 vs 외부식별자 (엔터티안에있는 식별자인지 아니면 외부에서 가져온 것인지(FK=외래키)

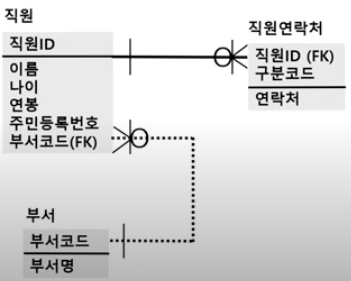

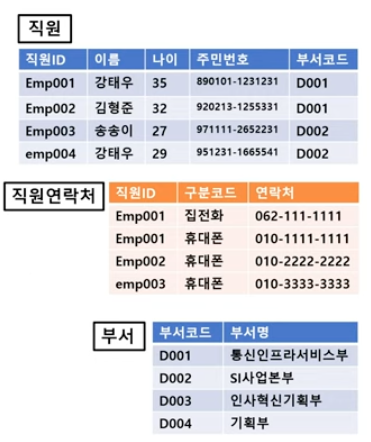

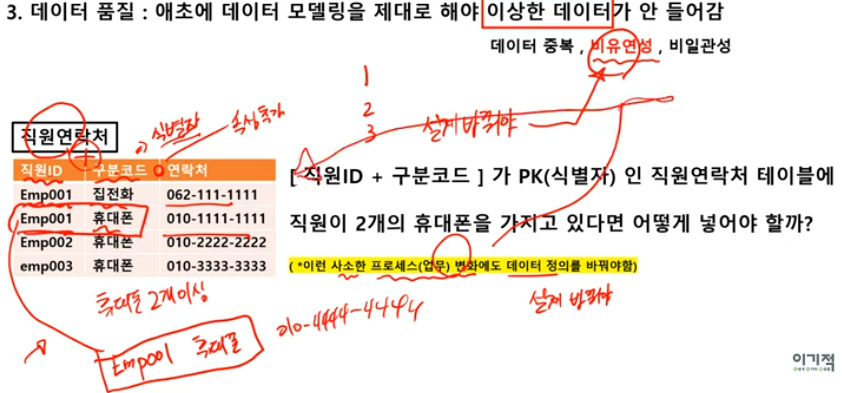

3. 단일속성여부 : 단일식별자 vs 복합식별자 (식별자가 1개냐? 그 이상이냐?- 그림 속 직원 연락처 테이블은 식별자 2개를 조합했음)

4. 대체여부 : 본질식별자 vs 인조식별자
(본질식별자: 부서명, 인조식별자: 부서명이 너무 길 경우 D002 이런식으로 코드 따자~(사람들이 편의를 위해서 임의로 코드같은 걸 만든 것임))



---

주식별자 도출기준

1. 업무에서 자주 쓰는 속성일 것 (주민번호는 실무 입장에서 암호화가 되어야함=식별자로 쓰기 어려움)

2. 명칭, 이름 등은 피할 것 (중복이 될 수 있음)

3. 속성의 수가 많지 않을 것 (속성이 최소의 개수로 이루어져야함)



주식별자 특징



1. 유일성: 인스턴스를 유일하게 식별하기

2. 최소성: 속성의 수가 많지 않기

3. 불변성: 가급적 변하지 않기 (실무에서 변할수는 있으나, 그럴일은 없음)

4. 존재성: 값이 꼭 입력되기
